Elbphilharmonie, Hamborg – Tyskland

Condair luftbefugter Hamborgs ikoniske Elbphilharmonie

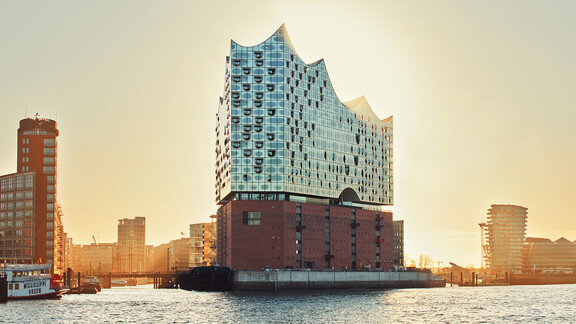

Efter en byggeperiode på omkring ti år og en samlet investering på mere end 800 millioner euro blev Elbphilharmonie i Hamborg officielt indviet i januar 2017.

Som et nyt vartegn for den hansestæder kombinerer den spektakulære 110 meter høje bygning med 1.100 dobbeltglaselementer tre koncertsale, et hotel, 45 luksuslejligheder, restauranter, en offentlig plads med panoramaudsigt og et parkeringshus i flere etager.

Mere om Condair DL

Trækfri luft til hver eneste plads

For at skabe en perfekt lydoplevelse i den store sal har de schweiziske arkitekter Herzog & de Meuron Architekten og akustikeren Yasuhisa Toyota udviklet en unik væg- og loftkonstruktion specielt til Elbphilharmonie.

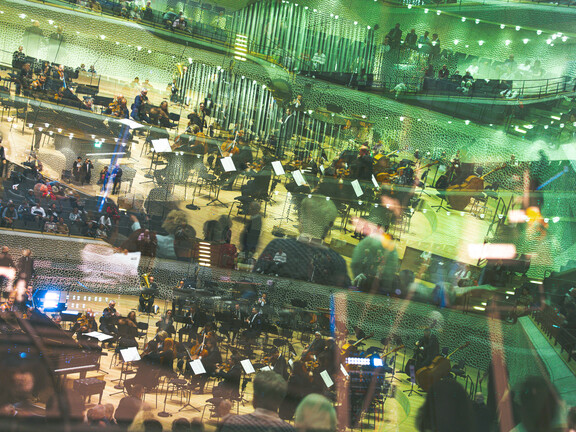

Der er 2.100 pladser i den store sal, fordelt på flere terrasser omkring den centrale scene. Det betyder, at ingen i publikum sidder mere end 30 meter fra dirigenten.

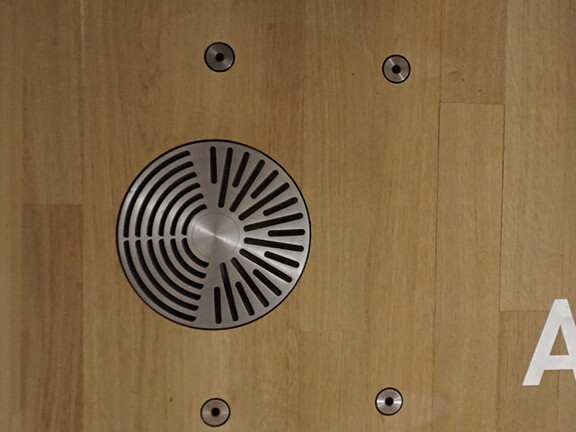

Under en koncert forsynes hver af de 2.100 pladser med trækfri tilluft via en kombineret hvirvel-/hvirvel-diffusor

Klimaanlæg for maksimal komfort

Ligesom arkitekturen og akustikken lever ventilations- og klimaanlæggen i den store sal også op til de højeste standarder.

Anlæggene skal opfylde to væsentlige opgaver. For det første skal der året rundt opretholdes strenge grænseværdier for lufttemperatur, luftfugtighed, luftkvalitet og lufthastighed i hele salen, med særligt fokus på scenen og orkesterområdet. Dette sikrer optimale betingelser for sangeres stemmer, musikere, ofte yderst værdifulde instrumenter samt Storsalens indretning, såsom træ og gipsplader. Samtidig skal systemerne også sikre optimal termisk komfort og høj luftkvalitet for de besøgende, hvilket garanterer den bedst mulige koncerterfaring.

Planlægningen og realiseringen af disse krav blev overdraget til specialingeniørerne fra m+p-gruppen. Dipl.-Ing. Jörg Kegel fra m+p, der var med til at planlægge og overvåge Elbphilharmonie-projektet, forklarer, hvorfor man valgte følgende løsninger:

For at sikre det bedst mulige termiske mikroklima og god luftkvalitet for hver enkelt besøgende er der monteret en kombineret fortrængnings-/hvirveldiffusor under hvert af de 2.100 sæder i den store sal. Tilluften blæses ind fra hver af disse diffusorer på en sådan måde, at der ikke opstår træk for de besøgende.

Til disse formål behandles en nominel udeluftmængde på 65.000 m³/h pr. enhed året rundt i to identiske centrale klimaanlæg, så tilluften altid strømmer ind i hovedhallen ved en indstillet temperatur på ca. 20 til 21 °C og en relativ luftfugtighed på ca. 40 til 50 %.

Alle klimaanlæg i koncertområderne skal køre lydløst. Ud over omfattende lydisoleringsforanstaltninger i klimaanlæggene og ved luftudløbene er alle luftkanaler også blevet grundigt lydisoleret. Systemerne styres af sensorer til temperatur, luftfugtighed og luftkvalitet, som er placeret på forskellige steder i hovedhallen og forbundet til et omfattende bygningsautomationssystem.

Condair DL

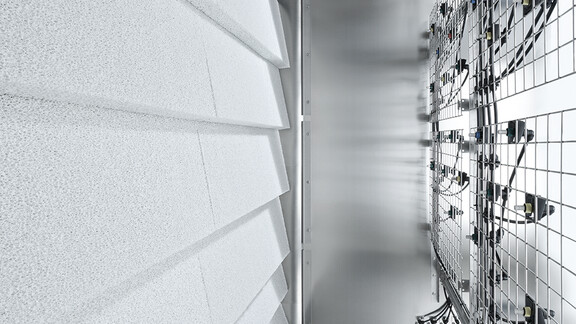

I Elbphilharmonie-projektet anvendes i alt otte Condair Dual hybridbefugtere. Enhederne befugter luften i den store sal samt i klimaanlæggene til den lille sal og de tilhørende foyerer, øvelseslokalerne og backstage-/administrationsområderne og har en nominel befugtningskapacitet på 90 til 550 kg vand i timen.

Der anvendes et frekvensstyret omvendt osmoseanlæg med Condair AT2-konstanttryksregulering og en kapacitet på 1.250 liter vand i timen til at producere

hygiejnisk perfekt befugtningsvand med minimeret energiforbrug.
