Hvordan fastlægger man befugtningsafstanden?

1. Definition

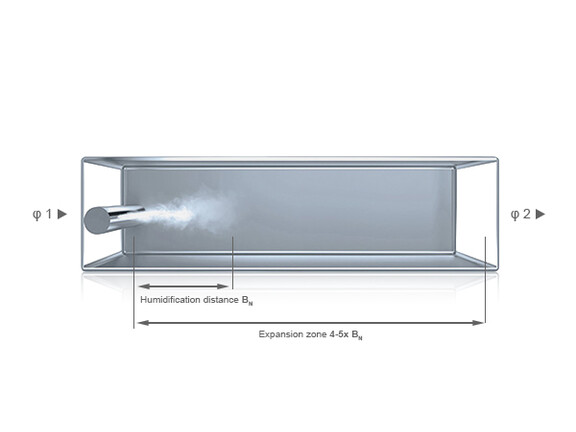

Befugtningsafstanden består af tågezonen og den efterfølgende ekspansions- og blandingszone. Tågezonen dækker over det afsnit nedstrøms for luftbefugteren – fra tilførslen af dampen til dens fuldstændige optagelse i systemluften. Herefter følger ekspansions- og blandingszonen. I dette afsnit af kanalen blandes den tilførte fugt jævnt med luftstrømmen. Længden af den nødvendige befugtningsafstand afhænger af den komponent, der er placeret nedstrøms i luftstrømmen. Korrekt dimensionering af befugtningsafstanden er yderst vigtig for at forhindre kondensation i luftkanalerne. Kendskab hertil er også af afgørende betydning for korrekt fugtighedsregulering, da reguleringssensorerne kun bør placeres, hvor der er afbalancerede fugtighedsniveauer.

Bestemmelsen af befugtningsafstanden »BN« afhænger af forskellige faktorer. Tabellen over befugtningsafsnit kan bruges til nemt at bestemme befugtningsafsnittet »BN«. De vejledende værdier i tabellen gælder for et tilluftstemperaturområde på 15 °C til 30 °C.

Befugtningsafstande for en simpel dampfordeler

Befugtningsafstand BN i m som funktion af indgangsfugtighed φ1 og udgangsfugtighed φ2:

For φ1 ≥ 5 %r.F. gælder værdierne for φ2 ≥ 40/50/60/70/80/90 %r.F. er værdierne 0,9/1,1/1,4/1,8/2,3/3,5 m.

For φ1 ≥ 10 %r.F.: 0,8/1,0/1,3/1,7/2,2/3,4 m.

For φ1 ved 20 % RF: 0,7/0,9/1,2/1,5/2,1/3,2 m.

For φ1 ved 30 % RF: 0,5/0,8/1,0/1,4/1,9/2,9 m.

For φ1 ved 40 % RF, for φ2 ved 50/60/70/80/90 % RF: 0,5/0,8/1,2/1,7/2,7 m.

For φ1 ved 50 % RF, for φ2 ved 60/70/80/90 % RF: 0,5/1,0/1,5/2,4 m.

For φ1 = 60 % RF, for φ2 = 70/80/90 % RF: 0,7/1,2/2,1 m.

For φ1 = 70 % RF, for φ2 = 80/90 % RF: 0,8/1,7 m.

φ1 = relativ tilluftsfugtighed før befugtning

φ2 = relativ tilluftsfugtighed efter dampfordelingsrøret

2. Befugtningens indflydelse på reguleringsnøjagtigheden

Ved damp-luft-befugtning er befugtningsafstanden af særlig betydning. Den vanddamp, der strømmer ud af dampfordelingsrørene, udfører først kondensation i luftstrømmen og er synlig som tåge inden for en vis afstand (befugtningssektionen). Derefter følger ekspansions- og blandingszonen, hvor systemluften blandes jævnt med den tilførte damp. Denne faktor skal tages i betragtning ved dimensionering af befugtningssektionerne, især med hensyn til hygiejnisk drift. For præcise reguleringsresultater er optimal fugtighedsfordeling ved sensorens monteringspunkt afgørende. Befugtningsafstanden afhænger af forskellige faktorer og danner grundlaget for fastlæggelsen af de krævede minimumsafstande til nedstrøms systemkomponenter og sensorer.

3. Hvordan kan befugtningsafstanden forkortes?

Kondensation fremmes i et vist omfang af vanddampens kontakt med den køligere systemluft. Den væsentligste årsag til kondensation er imidlertid den ugunstige fordeling af dampmængden på kanaltværsnitet langs et dampfordelingsrør. Især i renoveringsprojekter er de nødvendige befugtningsstrækninger ikke til rådighed. I sådanne tilfælde viser anvendelsen af flere dampfordelingssystemer sig ofte at være en succes. Dette muliggør den mest homogene fordeling af vanddamp på tværs af hele luftstrømmen med tilsvarende korte befugtningsstrækninger. Et værdifuldt benchmark til vurdering af dampfordelingen er homogenitetsindekset.

Befugtningsafstand for flere dampfordeler

Befugtningsafstand BN i m som en funktion af indgangsfugtighed φ1 og udgangsfugtighed φ2:

For φ1 ≥ 5 % RH er værdierne for φ2 ≥ 40/50/60/70/80/90 % RH henholdsvis 0,22/0,28/0,36/0,48/0,66/1,08 m.

For φ1 = 10 % RH: 0,26/0,26/0,45/0,45/0,64/1,04 m.

For φ1 = 20 % RH: 0,16/0,22/0,30/0,41/0,58/0,96 m.

For φ1 ved 30 % RH: 0,10/0,17/0,25/0,36/0,52/0,88 m.

For φ1 = 40 % RF for φ2 = 50/60/70/80/90 % RF: 0,11/0,20/0,30/0,45/0,79 m.

For φ1 = 50 % RF for φ2 = 60/70/80/90 % RH: 0,13/0,24/0,38/0,69 m.

For φ1 = 60 % RH for φ2 = 70/80/90 % RH: 0,16/0,30/0,58 m.

For φ1 = 70 % RH for φ2 = 80/90 % RH: 0,20/0,45 m.

φ1 = relativ fugtighed i tilluften før befugtning

φ2 = relativ fugtighed i tilluften efter dampfordelingsrøret

For kanalbredder < 600 mm forlænges befugtningsafstanden for flere dampfordelingssystemer med

4. Minimumsafstande, der skal overholdes i ekspansionszonen

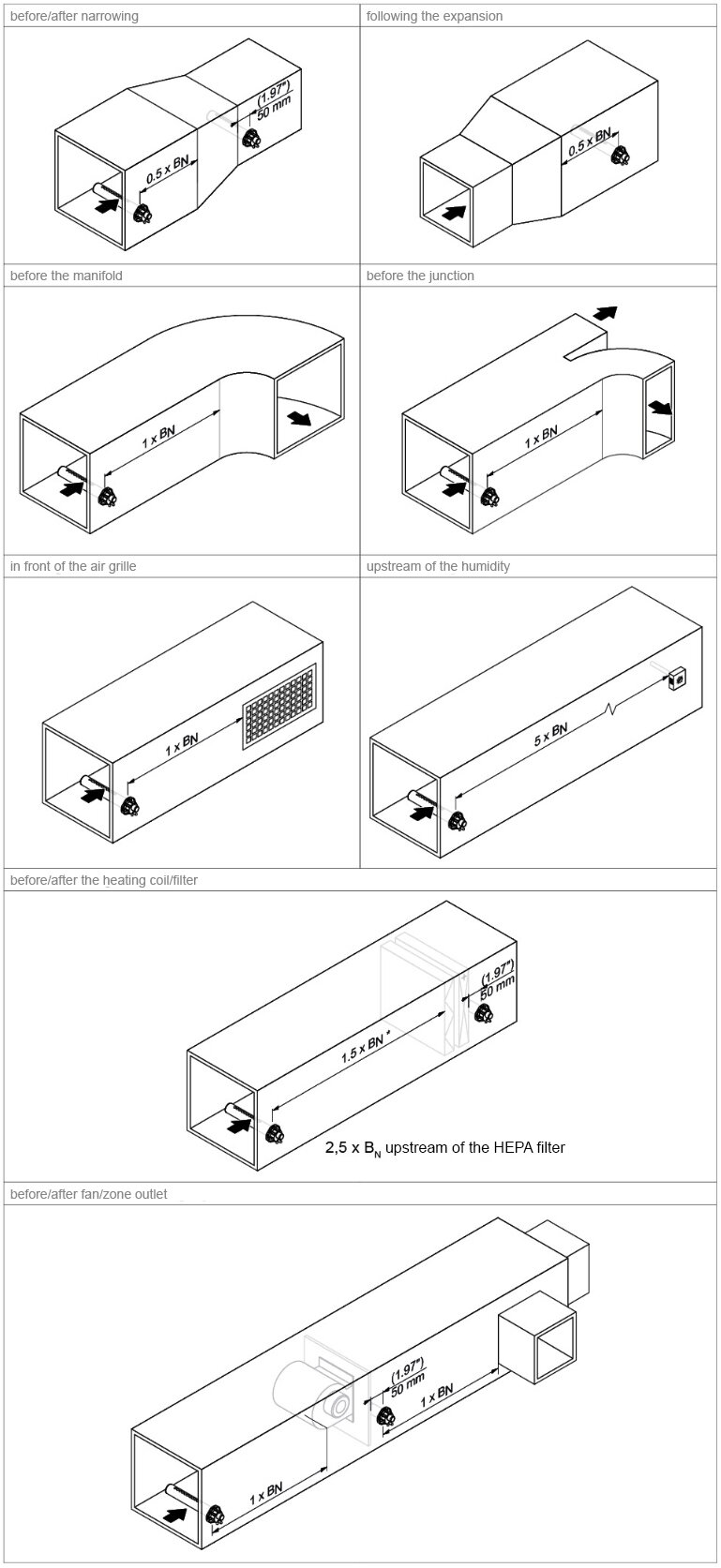

For at sikre, at den vanddamp, der strømmer ud af dampfordelingsrøret, ikke kondenserer på de nedstrøms systemkomponenter, skal disse være placeret i en bestemt minimumsafstand (baseret på befugtningsafstanden »BN«) fra dampfordeleren.
