Hvordan beregner man homogenitetsindekset?

1. Definition

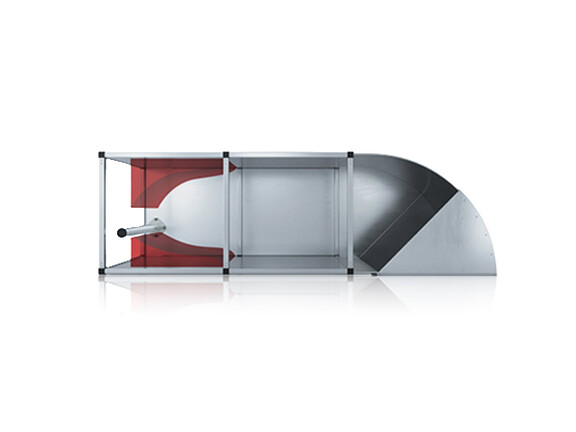

En homogen fugtfordeling er afgørende for at forhindre fugtstratificering i efterfølgende bygningsdele og muliggøre korte befugtningsafstande.

Det er ikke svært at vurdere homogeniteten af dampindføringen, når man først har forstået de underliggende principper. Jo finere dampen doseres, og jo bredere den fordeles over det tilgængelige lufttværsnit, desto bedre er dampindsprøjtningen. Antallet og placeringen af dampfordelerne samt typen, antallet og den rumlige fordeling af dampdyserne spiller en afgørende rolle.

I henhold til VDI 6022 del 1 skal dampbefugtere drives på en sådan måde, at der ikke dannes kondensation i luftkanalerne. Af denne grund skal befugtningssektionen være tilstrækkeligt dimensioneret, og der skal sikres en homogen fordeling af fugt på tværs af kanaltværsnitet.

Homogenitetsindekset er særdeles velegnet til en hurtig og overskuelig vurdering af den homogene dampfordeling i dampfordelingsgitter.

Lufttværsnit: ALuft [m²]

Dampfordeler: nDV [stk.]

Dampudløb: nDA [enkelt- eller dobbeltsidet]

Antal dyser: nDÜSEN [stk.]

Befugtningskapacitet: mDAMPF [kg/h]

Homogenitetsindeks: HINX

[dimensionsløs parameter]

HINX = (A_AIR * n_DV * n_DA * n_NOZZLES) / m_STEAM

2. Eksempel

En homogen fugtfordeling er afgørende for at forhindre fugtstratificering i efterfølgende komponenter og muliggøre korte befugtningskørsler.

System 1:Esco DR73-A5.10-8 (med 20 dyser pr. dyseblok og dampudløb på begge sider)

Dampydelse: 100 kg/h

Lufttværsnit:4 m²

Antal dyser: 100

HINX = (4 * 5 * 2 * 100) / 100 = 40

System 2:Alternativ type (2 dysestænger og 90 dyser med dampudløb på den ene side)

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
